CQB磁力泵

产品名称:

产品描述:

CQB磁力泵

CQB型磁力驱动泵是磁力泵 联合设计组的新型 无泄漏泵,其技术经济指标与 同类产品 八十年代末的水平相当,是cq型泵的补充和改进。...

详细介绍:

CQB型磁力驱动泵概述:

CQB型磁力驱动泵是磁力泵   联合设计组的新型   无泄漏泵,其技术经济指标与   同类产品 八十年代末的水平相当,是cq型泵的补充和改进。
主要特点
该泵过流部份采用全不锈钢材料,对酸,化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳石墨轴承和硬质合金轴套的磨合,具有较强的,了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。无泄漏输送腐蚀性介质的理想泵型,   磁力泵联合设计的优化产品,可以直接取代ih型化工流程泵。

CQB型磁力驱动泵适用范围;

CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送100℃以下易燃、易爆、剧毒、贵重液体。
采用磁力传动原理,无泄漏输送腐蚀性介质。
流量:3.2-100m3/h  扬程:20-80m 功率:0.75-75KW

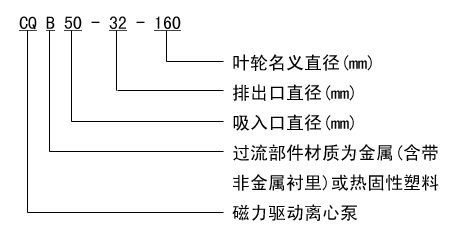

CQB型磁力驱动泵型号意义:


CQ系列轻型不锈钢磁力泵
1.的能力
过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等材料制造,加上无泄漏密封结构设计,化学流体的   输送。
2.   /节能设计
泵的      达到50-55%,泵的设计过程充分考虑了节能。
3.简便的维修/保养
结构简单,主要部件模块化,以便于简便的拆卸和检查。易损件可单独   换。
CQ系列轻型工程塑料磁力泵
1.的能力
过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等材料制造,加上无泄漏密封结构设计,化学流体的   输送。
2.   /节能设计
叶轮与磁内转子采用整体注塑,提高了泵的效率,减少泵组件的体积。
3.简便的维修/保养
结构简单,主要部件模块化,以便于简便的拆卸和检查。易损件可单独   换


CQB型磁力驱动泵结构图

1
泵体
2
叶轮
3
轴承体
4
止推环
5
隔离套
6
轴套
7
泵轴
8
轴承
9
内磁钢总成
10
外磁钢总成
11
联接架
12
底座
13
电机



CQB型磁力驱动泵安装尺寸



型号AADBLL1H1H2aA1A2A3HH3H4L2L3L4L5L6hn-d
CQB32-20-1251251501004581331209065
CQB32-20-1601401551004831431609065
CQB40-25-1051251501004581331209065
CQB40-25-12514015512550814316011265
CQB40-25-1601601801407062301601128030033036019735734226340120320560754-ф17
CQB40-25-2002612101408212751601328035038041023239241532987160325645504-ф22
CQB50-40-851251501004581331209080
CQB50-32-10514015512550814316011280
CQB50-32-1251601801407062341601128030033036019733734226340120320560754-ф17
CQB50-32-16019019014080029016011280300330360217377370344431204156551004-ф17
CQB50-32-2002162101408172821801328035038041024542542832543120465705804-ф22
CQB50-32-25025425521098733722516010038041044030052552539755150550850804-ф22
CQB65-50-1252162101408362901601328035038041019733735034440120410650754-ф17
CQB65-50-1602162101408362901601328035038041021737740034440120410650754-ф17
CQB65-40-200254255210962324180160100380410440260440485372541505658651104-ф22
CQB65-40-2502792852411032324225180100380410440300525550385541505658651104-ф22
CQB80-65-1252162101408172821601328135038041021737745732543120465705804-ф17
CQB80-65-160254255210101335018016010038041044026044048542398210395815904-ф22
CQB80-50-200254255254108638020016010038041044026046048545150210450870904-ф22
CQB80-50-25031831030512513902252001254705005303205455954761272104909101104-ф22
CQB100-80-125254255210958308180160100380410440260440485368127210400820804-ф17
CQB100-80-1602542552541003308200160100380410440280480505368127210400820804-ф22
CQB100-65-200318310305126241222518010047050053032054559551214125056010601304-ф28
CQB100-65-250318310305129041225020012547050053034059064551214125056010601304-ф28


CQB型磁力驱动泵安装和使用

1、CQB型磁力驱动泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于要求垂直安装的场合,电机务必朝上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

3、CQB型磁力驱动泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、CQB型磁力驱动泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

 CQB型磁力驱动泵使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以   禁止空动转,同时避免在工作中途停电后再启动 时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、CQB型磁力驱动泵在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。工程塑料泵的使用温度<60℃,金属泵的使用 温 度<100℃,输送吸入 压力不大于0.2mpa,   大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

 6、磁力驱动泵运行100小时后,应拆检轴承和端面动环的磨损情况,并   换不宜再用的易损件。

7、CQB型磁力驱动泵内外磁性联轴器采用永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵 保持距离。如:心脏起博器,信用卡及其它磁卡、计算器、计算机磁盘、手表等。
